ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ХОЛОДНОДЕФОРМИРОВАННЫЕ

СОРТАМЕНТ

ГОСТ 8734-75  PDF

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.77

1a. Настоящий стандарт полностью соответствует СТ СЭВ 1483—78.

(Введен дополнительно, Изм. № 2).

1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл. 1.

(Измененная редакция, Изм. № 1).

2. В зависимости от отношения наружного диаметра (D_H ) к толщине стенки (s) трубы подразделяются на:

особотонкостенные при D_H /s более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;

тонкостенные при D_H /s от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;

толстостенные при D_H /s от 6 до 12,5;

особотолстостенные при D_H /s менее 6.

3.По длине трубы должны изготовляться:

немерной длины от 1,5 до 11,5 м;

мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9 м с предельными отклонениями по длине +10 мм;

длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.

(Измененная редакция, Изм. № 3).

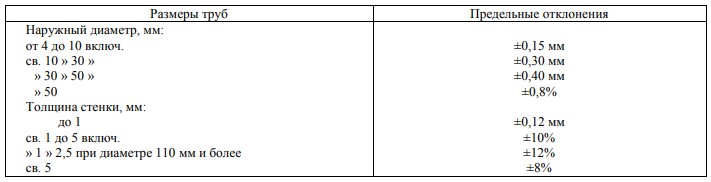

4. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл. 2.

5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру — повышенной точности по ГОСТ 9567, а по толщине стенки — обычной точности, либо с односторонним допуском на размеры. Значение одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл. 2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл. 2.

Таблица 1.

Примечания:

1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле

М = 0,02466148 ■ s (D_s- s) ,

где D_h — наружный диаметр, мм; s — толщина стенки, мм.

При определении теоретической массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см³.

4, 5.(Измененная редакция, Изм. № 2).

6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.

Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.

Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.

7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.

8. Кривизна любого участка трубы на 1 м длины не должна превышать:

3 мм — для труб диаметром от 4 до 8 мм;

2 мм — для труб диаметром от 8 до 10 мм;

1,5 мм — для труб диаметром свыше 10 мм.

По требованию потребителя кривизна труб диаметром 20—90 мм не должна превышать 1 мм на 1 м длины.

П р и м е ч а н и е. Для труб с отношением наружного диаметра D_h к толщине стенки s, равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.

(Измененная редакция, Изм.№ 2).

9. Материал труб и технические требования к ним — по ГОСТ 8733.

П р и м е р ы  у с л о в н ы х  о б о з н а ч е н и й

Труба наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:

То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733:

То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567, по толщине стенки обычной точности):

То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:

То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:

Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 № 2604

2. ВЗАМЕН ГОСТ 8734-58

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

4. Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 № 1714

5. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)
